Резервное электроснабжение больниц и медицинских учреждений

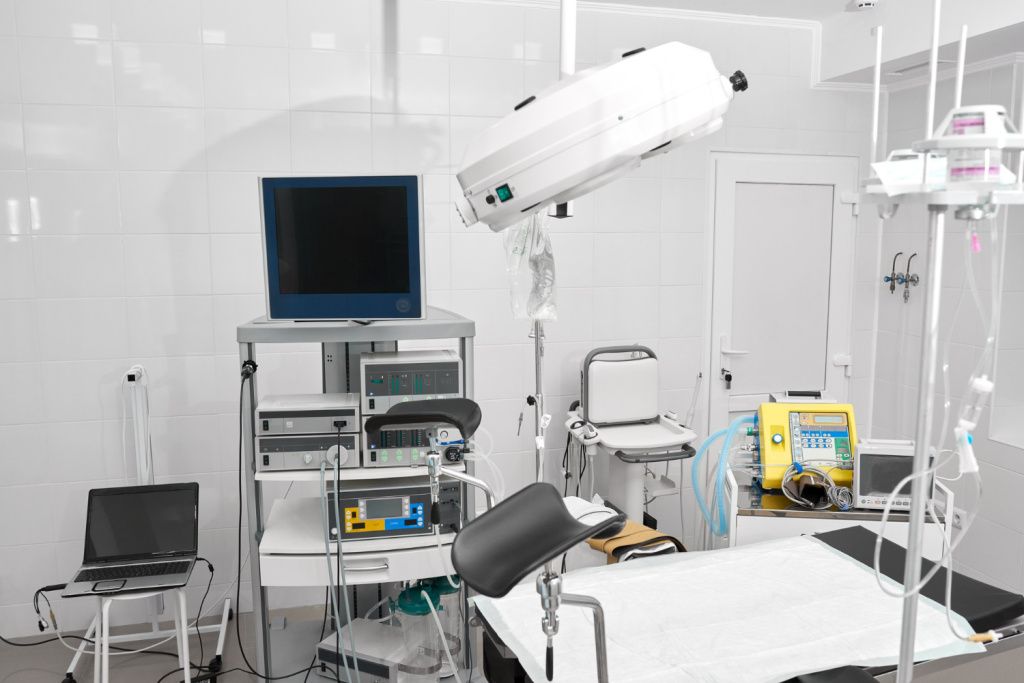

Современное здравоохранение находится в прямой зависимости от непрерывного и качественного электропитания. В операционных, отделениях реанимации и интенсивной терапии, палатах для новорожденных – во многих помещениях больницы любое, даже кратковременное, отключение электроэнергии может привести к необратимым последствиям для жизни пациентов. Остановка аппаратов искусственной вентиляции легких (ИВЛ), сбои в работе наркозно-дыхательного оборудования, отключение систем мониторинга жизненно важных функций — все это прямые угрозы здоровью и возможная причина летальных исходов в тех случаях, когда этого можно было не допустить.

В связи с этим, системы резервного и бесперебойного электроснабжения в больницах, клиниках и медицинских центрах проектируются не как второстепенные инженерные системы, а как ключевые элементы обеспечения безопасности, подлежащие строгому государственному регулированию и многоуровневому контролю.

Нормативно-правовая база: фундамент для проектирования

Проектирование, монтаж и эксплуатация систем электроснабжения медицинских организаций регламентируются комплексом нормативных документов, требования и положения которых являются обязательными для исполнения на всей территории Российской Федерации.

СП 158.13330.2014 «Здания и помещения медицинских организаций. Правила проектирования». [1]

Этот свод правил является ключевым отраслевым документом, устанавливающим:

• Детальную классификацию помещений медучреждений по надежности электроснабжения.
• Требования к медицинским электроустановкам.
• Общие принципы инженерного обеспечения зданий.

ГОСТ Р 50571.28-2006 (МЭК 60364-7-710:2002) «Электроустановки зданий. Требования к специальным электроустановкам. Электроустановки медицинских помещений» [2]

Специализированный стандарт, напрямую касающийся электробезопасности в медицине. Он регламентирует:

• Применение медицинских разделительных трансформаторов.
• Требования к системам контроля изоляции.
• Меры защиты пациентов и персонала от поражения электрическим током, с учетом специфики их низкой сопротивляемости.

Правила устройства электроустановок (ПУЭ), 7-е издание [3]

Базовый документ для всех электроустановок в целом. В контексте больниц критически важны:

• Глава 1.2 — определяет категории электроприемников по надежности электроснабжения.
• Глава 7.1 — устанавливает правила устройства заземления и иных защитных мер в общественных зданиях.

СанПиН 2.1.3.2630-10 «Санитарно-эпидемиологические требования к организациям, осуществляющим медицинскую деятельность» [4]

Хотя документ в первую очередь санитарный, он косвенно влияет на инженерные решения, устанавливая требования к размещению оборудования, вентиляции, климатическим условиям, которые должны обеспечиваться в том числе и надежными системами энергоснабжения.

Постановление Правительства РФ №861 от 27.12.2004 [5]

Регламентирует правила технологического присоединения к электрическим сетям. Определяет категории надежности как условие договора с сетевой организацией и ответственность сторон за обеспечение бесперебойной подачи электроэнергии.

Важное дополнение: Для отдельных видов оборудования (например, магнитно-резонансные томографы, рентгеновские установки) могут действовать дополнительные ведомственные стандарты, учитывающие их пусковые токи и требования к физическим показателям питающего напряжения.

Категории электроснабжения медицинских учреждений

Согласно ПУЭ [3] и СП 158.13330.2014 [1], все электроприемники в медицинских учреждениях делятся на три основные категории, при этом большая часть критически важного оборудования относится к особой группе первой категории.

• Категория I (Особая группа) — наивысший приоритет. Перерыв питания недопустим, так как создает угрозу для жизни пациентов. Требуется питание от трех независимых источников: два внешних и третий — местный (ДГУ или ИБП). Время переключения строго дифференцируется:
  • Класс 0 (Безобрывное переключение). Переключение происходит без заметного перерыва в питании. Применяется для оборудования, остановка которого смертельно опасна: аппараты ИВЛ, ингаляционного наркоза, системы вспомогательного кровообращения, операционные столы с электроприводом и т.д.
  • Класс 0,5 (Автоматическое переключение ≤ 0,5 с). Допустим перерыв менее 0,5 секунды, не влияющий на работу большинства электронных устройств: хирургическое и аварийное освещение операционных и реанимационных залов, мониторы жизнедеятельности, электрокардиографы, освещение родильных залов.
  • Класс >15 с (Автоматическое переключение >15 с). Допустим перерыв, достаточный для автоматического запуска и выхода на режим дизель-генераторной установки: системы противопожарной защиты и дымоудаления, лифты для транспортировки тяжелобольных, компрессоры и вакуумные насосы для подачи медицинских газов, холодильное оборудование для хранения крови, вакцин и донорских органов, приточные системы вентиляции операционных.
• Категория I (Основная). Перерыв питания приводит к сбоям в технологическом процессе, материальному ущербу и нарушению работы важных служб. Питание — от двух независимых источников с автоматическим восстановлением питания (АВР). Подключаемое оборудование - отделения функциональной диагностики (ЭКГ, ЭЭГ), физиотерапии, клинические лаборатории (сложные анализаторы), стерилизационные, пищеблоки, пассажирские лифты.
• Категория II. Перерыв питания вызывает простои рабочих и персонала. Допускается питание от двух независимых источников, но восстановление может производиться дежурным персоналом вручную. Подключаемые помещения: административные корпуса, поликлиники без стационара, гаражи карет скорой помощи, склады медикаментов, вспомогательные и бытовые помещения.

Источники бесперебойного питания (ИБП) для больницы

Источники бесперебойного питания (ИБП) являются единственным технически приемлемым решением для электроприемников с требованиями класса 0 и 0,5. Они обеспечивают мгновенную и полную защиту от всех видов нарушений в сети.

Для медицинских учреждений рекомендованы исключительно ИБП технологии On-Line (двойного преобразования). Они обеспечивают:

• Идеальную синусоидальную форму выходного напряжения.
• Полную гальваническую развязку и фильтрацию всех сетевых помех.
• Нулевое время переключения на питание от аккумуляторов.

Емкость аккумуляторных батарей должна быть рассчитана на время, необходимое для:

• Гарантированного запуска и выхода на стабильный режим ДГУ (обычно 5-15 минут).
• Либо, при отсутствии ДГУ, на безопасное завершение экстренных медицинских процедур и эвакуацию.

Для операционных, реанимаций и других критичных зон следует применять модульные ИБП с резервированием (N+1). Это позволяет производить горячую замену неисправного модуля без отключения нагрузки, что критически важно для круглосуточной работы.

На выходе ИБП, питающего операционное оборудование, обязательно применение медицинских разделительных трансформаторов. Это создает изолированную систему IT (без жесткого заземления), оснащенную прибором контроля изоляции. Данное решение, предписанное ГОСТ Р 50571.28-2006 [2], исключает риск микротоков утечки через пациента, которые могут вызвать фибрилляцию сердца.

Дизель-генераторные установки (ДГУ) для больницы

ДГУ служат «долгоиграющим» резервом, обеспечивая питание всего здания или его ответственной части на время длительного отключения центрального электроснабжения (от часов до нескольких суток).

Расчет мощности дизель-генераторов для медицинских учреждений производится с обязательным учетом пусковых токов мощных электродвигателей (лифты, насосы, вентиляторы). Рекомендуется ступенчатое подключение нагрузки для избежания бросков и провалов частоты.

Выбор частота вращения варьируется для разных задач:

• 1500 об/мин— предпочтительны для постоянной работы в режиме основного резерва. Более долговечны, надежны и менее шумны.
• 3000 об/мин— могут применяться как пиковые или аварийные установки для кратковременной работы.

Для больниц рекомендуется использовать исключительно синхронные генераторы с автоматическим регулятором напряжения (AVR), обеспечивающие стабильное выходное напряжение при резких изменениях нагрузки. ДГУ для медицинских учреждений комплектуются панелью автоматического ввода резерва (АВР), которая гарантирует запуск и принятие нагрузки в течение времени, установленного для класса >15 с.

Запас топлива для генераторов должен быть рассчитан на не менее 24 часов автономной работы в базовом баке, с возможностью оперативного пополнения из аварийного резерва. Для регионов с отрицательными температурами зимой обязательны системы автоматического подогрева охлаждающей жидкости и масла в картере двигателя для гарантированного холодного пуска.

ДГУ должны быть установлены в отдельном техническом помещении или шумозащитном контейнере с обязательными системами виброизоляции и автоматического пожаротушения.

Взаимодействие ИБП и ДГУ в медицинских учреждениях

Важно понимать, что ИБП и ДГУ не заменяют, а полностью дополняют друг друга, выполняя различные функции в единой системе:

• ИБП выполняет роль «стража качества» и «мгновенного донора»: он фильтрует скачки и помехи внешней сети, а при исчезновении напряжения мгновенно переходит на батареи, обеспечивая питание критичной нагрузки (классы 0 и 0,5) в первые секунды.
• ДГУ выступает в роли «долгосрочного резерва»: он запускается автоматически и через 15-30 секунд принимает на себя основную нагрузку здания. После выхода ДГУ на режим, ИБП переключается на питание от него и одновременно начинает подзарядку своих батарей, готовясь к следующему возможному событию.

Таким образом, связка «ИБП + ДГУ» обеспечивает как непрерывность питания (за счет ИБП), так и его неограниченную длительность (за счет ДГУ).

Вывод

Обеспечение надежного электроснабжения медицинского учреждения — это сложная многоуровневая задача, требующая строгого соблюдения нормативной базы, точных расчетов и применения специализированного оборудования. Инвестиции в качественные системы, обеспечивающие резервное электропитания — это, в первую очередь, инвестиции в безопасность и жизнь пациентов, а также в непрерывность работы всего медицинского персонала.
